Soldadura por reflujo de alta velocidad y estabilidad de precisión para luz LED

Información básica.

N º de Modelo.	máquina de horno de reflujo A6
Fuente de alimentación	5 líneas, trifásicas, 380 V 50/60 Hz
Zona de enfriamiento	1
Zonas de calefacción	Arriba6/Abajo6
Horno de reflujo	para uso de soldadura SMD
Paquete de transporte	Caja de madera
Especificación	CE
Marca comercial	Jaguar
Origen	Shenzhen, China
Código hs	85151900
Capacidad de producción	100 sistemas/mes

Descripción del Producto

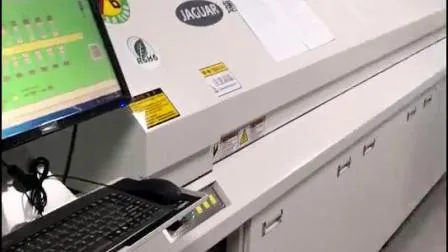

Horno Reflow Sin Plomo JAGUAR A6 con 6 Zonas

High Speed and Precision Stability Reflow Soldering for LED Light

Especificación:

Modelo	JAGUAR M6
Sistema de calefacción	Número de zonas de calefacción	ARRIBA 6/ABAJO6
	Número de zonas de enfriamiento	1
	Longitud de las zonas de calentamiento	2500MM
	Modo calefacción	aire caliente
	Modo de enfriamiento	forzar aire
Sistema de transporte	Máx. Ancho de PCB	350 mm
	Ancho del cinturón de malla	400 mm
	Dirección de transmisión	L→R(o R→L)
	Altura de la red de transmisión	880±20mm
	Tipo de transmisión	Malla y cadena
	Rango de ancho de carril	0-300 mm
	Velocidad del transportador	0-1500 mm/min
	Lubricación automática/manual	estándar
	Lado del carril fijo	Riel delantero fijo (opción: carril trasero fijo)
	Componentes altos	Superior e inferior 25 mm
Sistema de control	Fuente de alimentación	5 líneas trifásicas 380V 50/60Hz
	Poder total	28kw
	potencia de arranque	28kw
	Consumo de energía normal	4kW
	tiempo de calentamiento	Unos 20 minutos
	Temperatura. rango de ajuste	Temperatura ambiente-300ºC
	Temperatura. método de control	Control PLC y PC y conducción SSR
	Temperatura. precisión de control	±1ºC
	Temperatura. desviación en PCB	±2ºC
	Almacenamiento de datos	Almacenamiento de estado y datos de proceso (80 GB)
	Placa de boquilla	Placa de aleación de aluminio
	Alarma anormal	Temperatura anormal. (temperatura extraalta/extrabaja)
	Alarma de caída del tablero	Luz de la torre: calentamiento amarillo, verde normal, rojo anormal
General	Dimensión (largo* ancho* alto)	3600×1000×1490mm
	Peso	700KG
	Color	Computadora gris

Características:
A.El exclusivo sistema de calefacción avanzado y de larga duración
1. El sistema de calefacción adopta la tubería sueca de níquel que ofrece alta eficiencia y ahorro de energía. La longitud de onda máxima de la potencia de radiación es 4UM con un reflector de superficie curva para acelerar el aumento de la temperatura y mejorar la eficiencia térmica. Y el sistema especial de circulación de aire forzado hace que la PCB y el componente se calienten de manera uniforme y elimina completamente el "efecto sombra".
2. Sistema especial de protección resistente a altas temperaturas (lana de roca aislante de alta densidad de los Estados Unidos de América en el sistema de preservación del calor y hierro especial en el horno). Es adecuado para soldadura sin plomo y el área de soldadura con sistema de recuperación de flujo de colofonia para proteger el medio ambiente.
3. Utilizando el eje largo importado de Taiwán SanYue del motor de ventilador de alta temperatura.
4. Todo el horno es de aluminio poroso que transfiere el aire caliente para garantizar que el aire caliente llegue uniformemente a la PCB. Todo el horno superior se puede abrir y es completamente fácil de limpiar por dentro.
B.Sistema de transmisión suave y confiable
1.El sistema de transmisión utiliza un motor de velocidad ajustable STK importado de Taiwán combinado con el reductor de turbina 1:150 que puede funcionar sin problemas y acelerar una regulación de velocidad continua de frecuencia de 0-1500 mm/min.
2. Estructura y soporte de ruedas independientes que combinan con la correa de acero inoxidable para que el funcionamiento sea suave y la precisión de la velocidad sea de hasta 20 mm/min.
3. Cinturón especial de acero inoxidable: duradero y resistente al desgaste, no es fácil de deformar con un uso prolongado.
C. El sistema de control eléctrico es estable y confiable.
1. Adopta un control de termostato importado que posee control difuso y un sistema de control de precisión inteligente PID. Puede responder rápidamente a los cambios en el calor externo y garantizar una temperatura más equilibrada mediante el funcionamiento inteligente PID y el control automático del calor.
2. Usando el termopar Fanda importado de Taiwán por cada zona de temperatura, puede inducir de manera rápida y sensible los cambios en cada zona de temperatura, transferir y controlar oportunamente, compensar el equilibrio de temperatura en cada zona.
3. El relé de estado sólido SSR especial combinado con un radiador dedicado mejora en gran medida la eficiencia térmica y prolonga el tiempo de servicio de manera efectiva. Sin salida de contacto y la función de control difuso por termostato, pueden monitorear los cambios en la temperatura exterior y el poder calorífico, controlar el dispositivo de calefacción mediante el pulso mínimo, asegurando la alta precisión del control de temperatura y la temperatura uniforme en el interior y la longitud, dirección. , distribución de temperatura, todos cumplen con el estándar IPC.
4. La potencia es abundante, se calienta rápidamente, solo se necesitan 20 minutos desde la temperatura ambiente hasta la temperatura constante.
5. Diagnóstico de fallas y alarma sonora y luminosa.
Función de protección de retardo de apagado, enfriamiento uniforme después del apagado: evita la deformación del componente.
6. Productos Jaguar: impresora de plantillas, transportador de búfer, horno de reflujo, horno de soldadura por reflujo sin plomo, horno de soldadura por reflujo, máquina de soldadura por ola o por ola, montador de chips smt, máquina de recogida y colocación Smt, transportador de PCB, máquina smt/equipo Smt y equipos periféricos smt.
PREGUNTAS MÁS FRECUENTES:

1) Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
Hay un manual en inglés o un vídeo guía que le muestra cómo utilizar la máquina.
Si aún tiene alguna pregunta, comuníquese con nosotros por correo electrónico, skype, teléfono o servicio en línea de trademanager.

2) Si la máquina tiene algún problema después de recibirla, ¿cómo puedo hacerlo?

Se le envían piezas gratuitas durante el período de garantía de la máquina.
Si la pieza pesa menos de 0,5 KG, pagamos el envío.
Si supera los 0,5 KG, deberá pagar el envío.

3) ¿MOQ?
1 juego de máquina, también se aceptan pedidos mixtos.

4) ¿Cómo puedo comprarles esta máquina? (¡Muy fácil y flexible!)
R. Consúltenos sobre este producto en línea o por correo electrónico.
B. Negociar y confirmar el precio final, envío, métodos de pago y otros términos.
C. Enviarle la factura proforma y confirmar su pedido.
D. Realizar el pago según el método indicado en la factura proforma.
E. Nos preparamos para su pedido en términos de la factura proforma después de confirmar su pago completo.
Y control de calidad del 100% antes del envío.
F.Envíe su pedido por aire o por mar.

5) ¿Por qué elegirnos?
A. ¡Proveedor de oro en Alibaba!
B. ¡Garantía comercial a 54.000 dólares EE.UU.!
C. ¡El mejor precio, el mejor envío y el mejor servicio!
¿Qué podemos hacer por usted?1. Le proporcionamos una solución SMT y THT completa2. Proporcionamos tecnología central con nuestros equipos3. Brindamos el servicio técnico más profesional4. Tenemos una amplia experiencia en la configuración de fábrica de SMT y THT5. Podemos resolver cualquier duda sobre SMT y THT
